主板上的北桥芯片和南桥芯片的作用和区别详解
发布时间:2019-12-16    点击率:次    来源:www.sytcke.com    作者:电脑技术学习网

   北桥芯片和南桥芯片都是主板芯片组中最重要的组成部分,但很多人对它们并不是很熟悉,也不知道它们区别是什么,各自的特点和作用是什么?本文首先介绍了北桥芯片作用及特点,其次介绍了南桥芯片的作用及发展方向,最后阐述了北桥芯片与南桥芯片的关系、如何辨别北桥芯片与南桥片以及他们的主要区别是什么,具体的跟随小编一起来了解一下。

  一、北桥芯片

  北桥芯片(NorthBridge)是主板芯片组中起主导作用的最重要的组成部分,就是主板上离CPU最近的一块芯片,负责与CPU的联系并控制内存,在处理器与PCI总线、DRAM、AGP和L2高速缓存之间建立通信接口起到很大的作用。下面就详细为大家介绍北桥芯片的作用及特点,希望对大家有一定的帮助。

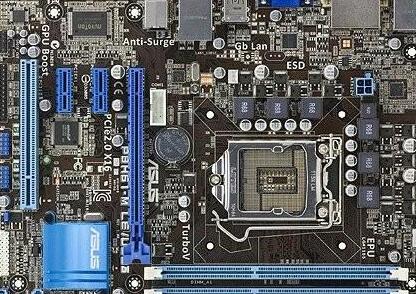

  主板上的北桥芯片和南桥芯片的作用和区别详解 电脑技术网

  北桥芯片作用

  北桥芯片负责与CPU的联系并控制内存AGP数据在北桥内部传输,提供对CPU的类型和主频、系统的前端总线频率、内存的类型和最大容量、AGP插槽、ECC纠错等支持,整合型芯片组的北桥芯片还集成了显示核心。北桥起到的作用非常明显,在电脑中起着主导的作用,所以人们习惯的称为主桥(Host Bridge)。

  北桥芯片特点

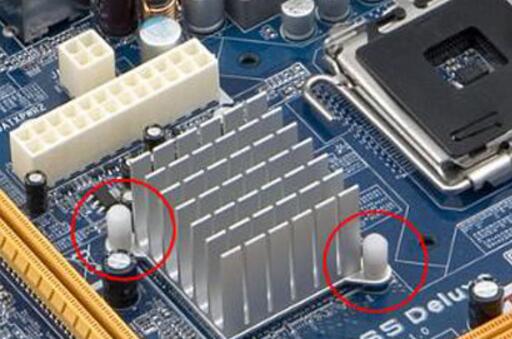

  北桥芯片就是主板上离CPU最近的芯片,这主要是考虑到北桥芯片与处理器之间的通信最密切,为了提高通信性能而缩短传输距离。因为北桥芯片的数据处理量非常大,发热量也越来越大,所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热,有些主板的北桥芯片还会配合风扇进行散热。

  二、南桥芯片

  南桥芯片(South Bridge)是主板芯片组的重要组成部分,一般位于主板上离CPU插槽较远的下方。

  南桥芯片的作用

  南桥芯片负责I/O总线之间的通信,如PCI总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等,这些技术一般相对来说比较稳定,所以不同芯片组中可能南桥芯片是一样的,不同的只是北桥芯片。所以现在主板芯片组中北桥芯片的数量要远远多于南桥芯片。

  主板上的北桥芯片和南桥芯片的作用和区别详解

  南桥芯片的发展方向

  南桥芯片的发展方向主要是集成更多的功能,例如网卡、RAID、IEEE 1394、甚至WI-FI无线网络等等。 南桥芯片(South Bridge)是主板芯片组中除了北桥芯片以外最重要的组成部分,一般位于主板上离CPU插槽较远的下方,PCI插槽的附近,这种布局是考虑到它所连接的I/O总线较多,离处理器远一点有利于布线,而且更加容易实现信号线等长的布线原则。相对于北桥芯片来说,南桥芯片数据处理量并不算大,所以南桥芯片一般都不必采取主动散热,有时甚至连散热片都不需要。

  三、北桥芯片与南桥芯片的关系

  不同的南桥芯片可以搭配不同的北桥芯片,虽然其中存在一定的对应关系,但是只要连接总线相符并且针脚兼容,主板厂商完全可以随意选择。最明显的例子莫过于AMD-Atel/' target='_blank'>INTEL平台,则有915、865PE、PT880、845PE、848P等。

  南桥:

  南桥芯片主要是负责I/O接口等一些外设接口的控制、IDE设备的控制及附加功能等等。常见的有VIA的8235、8237等;INTEL的有CH4、CH5、CH6等;nVIDIA的MCP、MCP-T、MCP RAID等。在这部分上,名牌主板与一般的主板并没有很大的差异,但是名牌主板凭着其出色的做工,还是成为不少人的首选。而不排除一部分质量稍差的主板为了在竞争中取得生存,可能会采用功能更强的南桥以求在功能上取胜。

  主板上的北桥芯片和南桥芯片的作用和区别详解 电脑技术网

  五、北桥芯片和南桥芯片主要区别

  北桥用于CPU和内存、显卡、PCI交换数据而南桥主要是负责IO。
