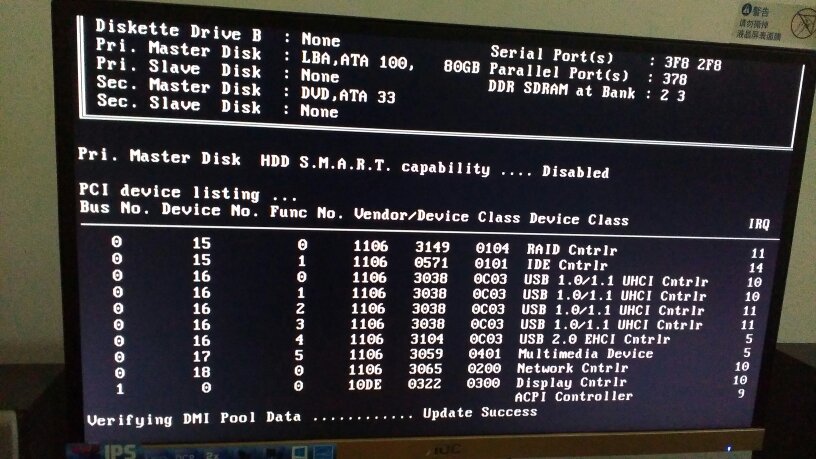

开机电路检修流程图
发布时间：2019-12-14 点击率：次 来源：www.sytcke.com 作者：电脑技术学习网
开机电路检修流程图
|
CMOS/跳线
|
--------------------------------
| |
正确 不正确
| |
测Power 开关的3.3V或5V 跳回正确位
|
---------------------
| |
正常 不正常
| |
测南桥旁边的晶振是否起振,
起振电压为0.5V到1.6V左右 查紫线到Power 开关之间电路
|
----------------------
| |
不正常 正常
| |
更换晶振旁边的滤波电容以 测Power开关到南桥或I/O之间是
及晶振本身 否有低电平输入南桥或I/O
|
----------------------------
| |
有 无
| |
查绿线到南桥或I/O 之间的 查Power 开关到南桥或I/O
电路是否损坏 之间的元件,更换损坏元件
|
---------------------
| |
完好 损坏
| |
更换南桥或者I/O(视开机电 更换元器件,修复电路
路而言)
注：开机电路常坏元器件器有接绿线的三极管、与开机电路有关的门电路芯片， 还有紫色线给Power 开关供电的三级管或是二级管等。
Power-南桥或I/O-绿线(开机过程)
|________|_______ |____________(低电平)
来源 电脑技术网 www.sytcke.com
