电脑主板维修一些专业知识



一、芯片的功能、作用及性能,具体内容:


  (芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、

  、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC

  保险F,和电感L、晶振X。Y内存槽,串口,并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、

  SOCKET座、USB(CMOS,KB控制器,集成在南桥或I/O芯片里面)

  二、主板的工作过程和维修原理

  三、主板的架构,芯片焊接及拆装技巧的训练

  四、主板的重点电路讲解:1。触发电路 2。时钟电路 3。复位电路 4。I/O芯片 5。CPU供电电路

  6各种CPU假负载的做法

  五、主板测试点:

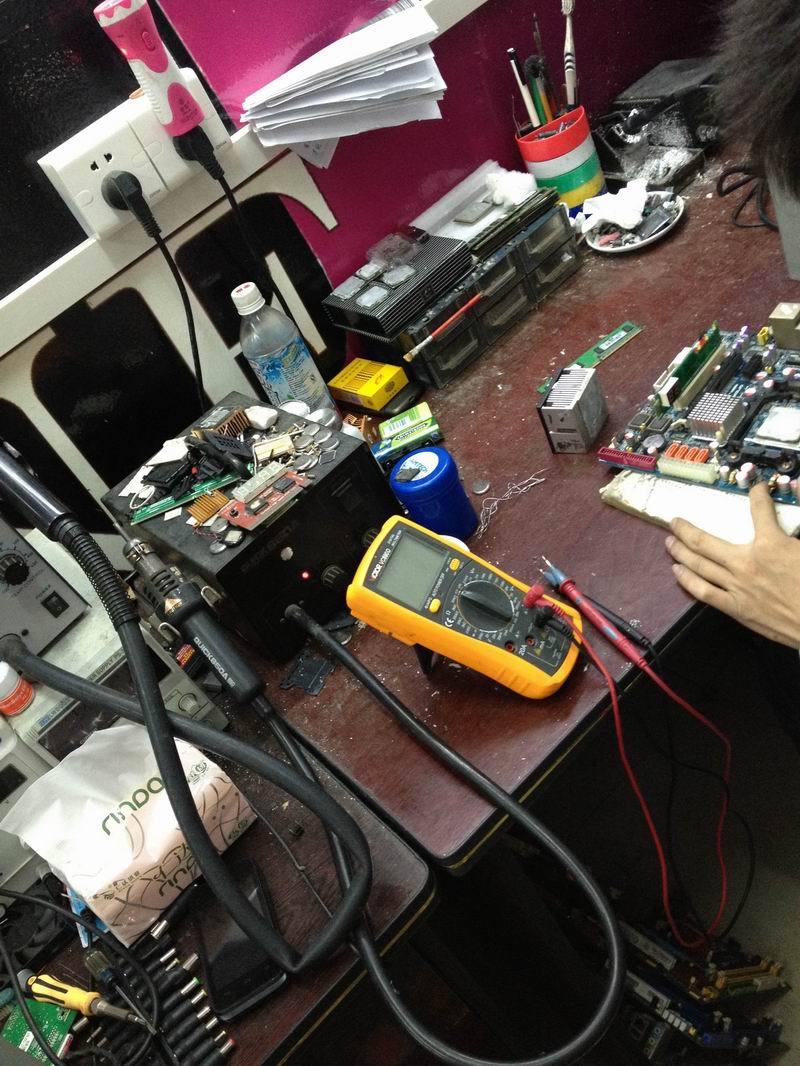

  1:ISA总线及其走向 工具的使用(万用表、示波器等)

  BIOS 引脚及I/O芯片,串口芯片,KB芯片等 2:PCI总线AGP总线及其走向3电阻法实际操作和查走向的技巧

  4:CPU: SOKET 7的测试点 SLOT 1的测试点 SOKET 370的测试点 SOCKET423 SOCKET 478

  SOCKET A 462

  168线内存DIMM 槽 184线DDR内存槽

  六、主板维修的方法:

  1 观察法 2、触摸法 3、逻辑推理法 4、波形法 5、电阻法 6 ,替换法

  7示波器及锁波法 8。诊断卡法 9。BIOS 的烧录和刷新

  七、常见故障的维修及维修

  1, 不触发2,不开机(指CPU不工作) 3,CPU供电不对,4,无时钟 5无复位6不读内存

  2, 7死机 8外设功能性故障 9稳定性故障 10,插槽或插座的故障

  3, CPU供电电路的原理及维修 触发电路的原理及走向查找和维修

  八、典型故障的维修

  卡类的维修方法及技巧(显卡,声卡, CPU等)

  九、 总结主板及卡类维修,熟悉及掌握维修流程

  主板上各芯片的功能及名词解释

  芯片组的概念:

  芯片组是主板的灵魂,是CPU与周边设备联系的桥梁,它决定主板的速度、性能和档次。早期586时代由2到4片芯片组成,现在基本上由2片组成(不包括某些一体化主板)它和人的大脑分左脑、右脑一样,,也分为南桥、北桥,各自分工明确。

  南桥:主管低速设备,它的引脚连向PCI槽和ISA槽

  北桥:主管高速设备,主要是控制内存与CPU的通讯及AGP功能。引脚连向CPU和内存及AGP槽。

  芯片组的功能:

  南桥(主外):即系统I/O芯片(SI/O):主要管理中低速外部设备;集成了中断控制器、DMA控制器。功能如下:

  1) PCI、ISA与IDE之间的通道。

  2) PS/2鼠标控制。 (间接属南桥管理,直接属I/O管理)

  3) KB控制(keyboard)。(键盘)

  4) USB控制。(通用串行总线)

  5) SYSTEM CLOCK系统时钟控制。

  6) I/O芯片控制。

  7) ISA总线。

  8) IRQ控制。(中断请求)

  9) DMA控制。(直接存取)

  10) RTC控制。

  北桥(主内):系统控制芯片,主要负责CPU与内存、CPU与AGP之间的通信。掌控项目多为高速设备,如:CPU、Host Bus。后期主板北桥集成了内存控制器、Cache高速控制器;功能如下:

  ① CPU与内存之间的交流。

  ② Cache控制。

  ③ AGP控制(图形加速端口)

  ④ PCI总线的控制。

  ⑤ CPU与外设之间的交流。

  ⑥ 支持内存的种类及最大容量的控制。(标示出主板的档次)

  I/O芯片input/output,(局部I/O)。

  I/O芯片管理:①LPI(并口,打印口,PP)

  ②COM(串口,鼠标口,SP)

  ③FDD(软驱)

  ④KB控制器(键盘)

  COM口控制芯片:75232 主板上唯一的一个用±12V电源芯片。

  BIOS:基本输入输出系统。(Basic Input Output System)

  主要负责软件、硬件的连接。既属于硬件,又属于软件,其固化了开机自检程序,以及主板BIOS编写厂家(Compaq、IBM、Asus等)的信息。属只读可编程存储器,内部固化的程序不会因掉电而丢掉。

  BIOS的功用:① 提供CMOS设置的程序,进行各硬件的设置及主板的特殊功能设定。

  ② 系统配置的分析(CPU的种类,内存的容量等)。

  ③ 提供(POST)(开机自检)

  ④ 载入操作系统(98、NT、UNIX等)

  ⑤ 提供中断服务程序。

  : BOIS:控制管理着电脑开机自检过程,反馈回诸如系统安装的设备类型,数量等信息,是电脑必不可少的初始化程序。BIOS功用:①BIOS中断服务程序,②BIOS系统设置程序,③上电自检,④BIOS系统启动、自举程序。

  BIOS自检流程:

  1、首先检CPU,一切正常都是建立在CPU正常的基础上。

  2、检查BIOS,若BIOS本身有问题,自检是毫无意义的。

  3、检查KEYBOARD控制芯片。

  4、检查第一个别16KB的RAM。

  5、检查定时/计数器皿8253和DMA控制器。

  6、检查中断控制器8259A和显示器。

  7、检查软盘和硬盘(有显后)、有提示。

  8、检查打印适配设备和异步通信设备。

  BOIS的容量:

  1M 29EE%--1000;2M 020 002 2000-11-23

  27,28,29系列1M,2M

  INTEL 的82801,82802等

  WINDOND ,SST ATMEL 等,

  新式主板大部分采用方型BIOS,与长形的区别在以后将要有介绍。主要不同在于

  它有四根AD线,有时钟线和复位线,没有单独的地址和数据线。而且它是与PCI并联。有3。3V 和5V供电,不能互换。

  RTC:实时时钟(CMOS、RAM)互补金属氧化半导体。

  ① 属存储器的一种,用于储存CMOS设置的信息。

  ② 只需2.2v电压即可维持其内部资料不丢失。

  ③ 工作方式:开关机都有电源供应。

  与南桥IC相连的小晶振为RTC的标志,真正RTC电路在南桥内部,频率是32768HZ

  时钟发生器 (ic+晶振)

  与晶振14.318MHZ相连的IC。晶振是一个很稳定的电容。集成时钟发生器,时钟分频器。

  作用:为各总线、芯片、CPU提供一个固定的匹配的时钟信号工作频率。

  工作方式:

  晶振14.318提供 14.318M的频率给分频器

  主机电源盒或主板电源部分提供3.3V或2.5V   时钟发生器分频、放大  各总线(包括PCI、ISA、AGP、内存槽等)和各芯片(包括南桥、北桥、I/O等)。

  常见元件的代号

  SB:南桥 NB:北桥 CPU:中央处理器 RTC:实时时钟 R:电阻(RP、RN) F:保险

  C: 电容 L: 电感 Q: 三极管 D:二极管 U 或V: IC芯片

  门电路:(参照30页内容)数字电路、逻辑电路。(在主板上主要跟电源触发和复位电路有关,244,245是缓冲器)所谓逻辑,就是一定的规律性,或者是一定的因果关系。

  0 表示事物不发生或条件不具备(0~1V)。

  1 表示事物发生或条件具备 (3~5V)。

  能完成逻辑运算的电路为逻辑电路或数字电路。

  非门:Y=A   或门:Y=A+B  与门:Y=A·B  或非门:Y=A+B  与非门:Y=A·B  异或门:Y=A·B+A·B  与异或门:Y=A·B+C·D

  74系列:

  7404 244 74245 7414 74138

  7432 7405 7406 7408 7409

  7400 7403 7431

  特殊芯片

  温控芯片:

  1、 LM 75 76 78 79

  LM 75负责CPU温度

  LM 75负责电压CPU风扇转速及主板温度。

  2、 S:S5597/5595,内速温控功能。

  3、 WINBOLD系列: 83781B 温度监控芯片

  83782B 温度监控芯片

  83783B 温度监控芯片支持6MA33/66芯片

  4、 支持DMAG/33的芯片,技——BX—2000+

  PROMISE PPC20262支持PMA66。

  5、 防伪芯片:ASUS系列多是: AS9912F等

  *SP串口速度<并口速度PP
